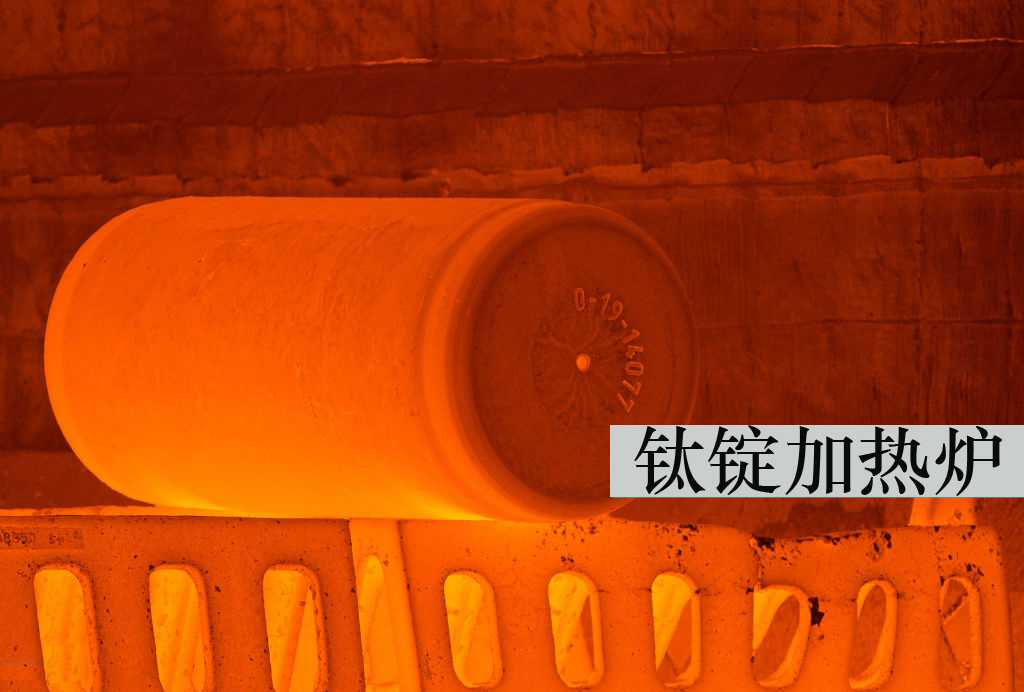

钛合金加热的第一个特点是，与铜、铝、铁和镍相比，钛的导热率低，加热的主要困难是：采用表面加热方法时，加热时间相当长。大型坯料加热时，截面温差大。与铜、铁、镍基合金的导热率随着温度的提高而下降不同，钛合金的导热率是随着温度的提高而增加。 

　　钛合金加热的第二个特点是，当提高温度时它们会与空气发生强烈的反应。当在650℃以上加热时，钛与氧强烈反应，而在700℃以上时，则与氮也发生反应，同时形成被这两种气体所饱和的较深表面层。例如，当采用表面加热方式把直径350mm的钛坯料加热到1100～1150时，就需要在钛与气体强烈反应的温度范围中保温3～4h以上，则可能形成

厚度1mm以上的吸气层。这种吸气层会恶化合金的变形性能。  

　　在具有还原性气氛的油炉中加热时，吸氢特别强烈，氢能在加热过程中扩散到合金内部，降低合金的塑性。当在具有氧化性气氛的油炉中加热时，钛合金的吸氢过程显著减慢;在普通的箱式电炉中加热时，吸氢更慢。    

　　由此可知，钛合金毛坯应在电炉中加热。当不得不采用火焰加热时，应使炉内气氛呈微氧化性，以免引起氢脆。无论在哪类炉子中加热，钛合金都不应与耐火材料发生作用，炉底上应垫放不锈钢板。不可采用含镍量超过50%的耐热合金板，以免坯料焊在板上。
